側入式攪拌機技術

一．用途及特點

側入式攪拌機廣泛應用于環保，沼氣發酵，發電廠脫硫，石化，造紙，建筑等行業，可以到達很好的熱傳遞，混合均勻以及有效防止沉積。

具有投資少，消耗功率小，攪拌效率高，操作方便等特點。

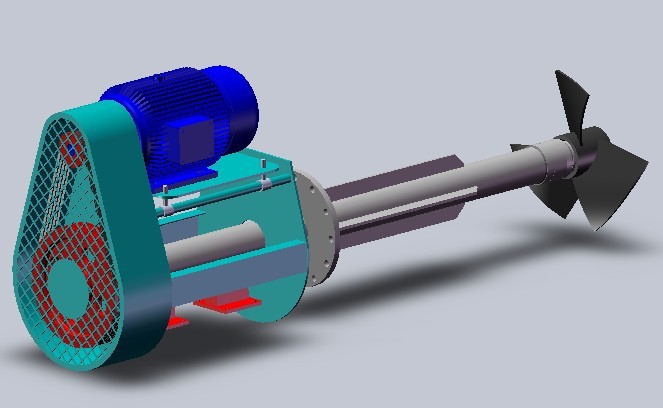

二．機構

主要機構：電機，皮帶輪，機架，外軸，內軸，機械密封，葉輪，軸承。

密封根據不同使用環境可采用不同密封形式，如機械密封，填料密封，迷宮式密封等多種形式；不同密封形式也可組合使用；

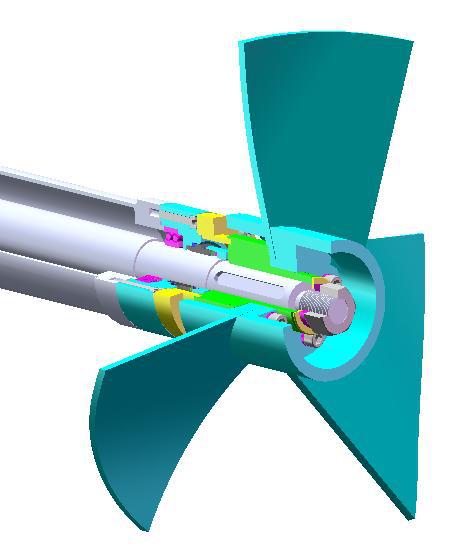

采用機械密封結構圖

三．經典應用

沼氣發酵：攪拌發酵原料與沼氣微生物，使之充分混合，均勻接觸使得微生物可以食料充足，保證正常發酵，提高產氣率。防止原料分成及潔殼，沉淀。

煙氣脫硫：在脫硫中主要使用在漿液罐和吸收塔等大型容器中使用于塔內漿液的攪拌，防止懸浮液沉淀，同時將鼓入的氧化氣體和槳葉充分混合。

其他：原油儲罐，制漿造紙，潤滑油儲罐，食用油儲罐等。

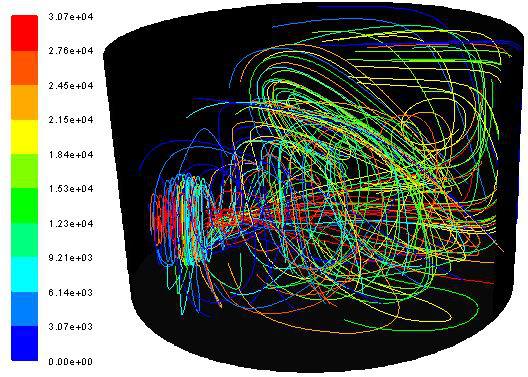

先進的葉輪設計

運用先進計算流體力學(CFD)軟件,精確的模擬流場,攪拌安裝位置,葉輪的結構優化等重要參數,以此來保證我們的攪拌設備性能到達最佳。

槳葉優化設計

槳葉采用計算流體力學方法進行優化設計，確保每次設計均可得到最大的攪拌效率。

SP302高效軸流攪拌器適合于處理粘度小于2500cp的流體。

SP307寬葉軸流槳用于更高粘度（2500~10000cp）流體的混合。

選擇不同槳葉形式如下：

側入式攪拌機安裝尺寸參數表

攪拌機 型號	電機功率 (Kw)	安裝外型及尺寸									攪拌容量 (m3)	重量 (Kg)
		D1	D2	D3	C	F	n-Ø	L	H	B
CMXF220	2.2	395	350	319	30	2	12-Ø22	750	950	870	25~100	340
CMXF550	5.5	395	350	319	30	2	12-Ø22	850	950	875	50~300	350
CMXF750	7.5	395	350	319	30	2	12-Ø22	900	950	875	80~500	410
CMXF1100	11	395	350	319	30	2	12-Ø22	1100	950	875	200~1000	470
CMXF1850	18.5	395	350	319	30	2	12-Ø22	1100	950	875	200~1000	470
